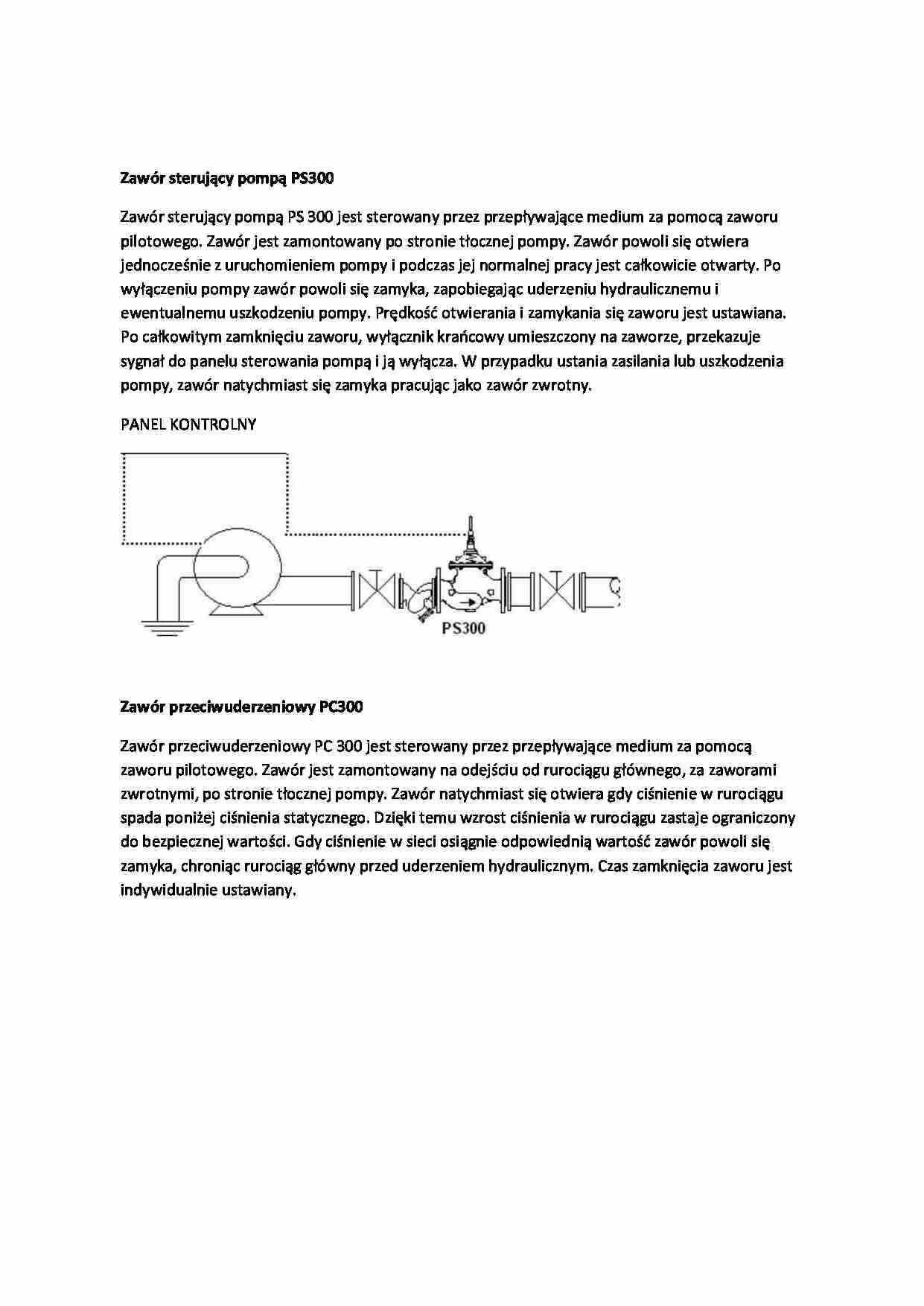

Zawór sterujący pompą PS300
Zawór sterujący pompą PS 300 jest sterowany przez przepływające medium za pomocą zaworu pilotowego. Zawór jest zamontowany po stronie tłocznej pompy. Zawór powoli się otwiera jednocześnie z uruchomieniem pompy i podczas jej normalnej pracy jest całkowicie otwarty. Po wyłączeniu pompy zawór powoli się zamyka, zapobiegając uderzeniu hydraulicznemu i ewentualnemu uszkodzeniu pompy. Prędkość otwierania i zamykania się zaworu jest ustawiana. Po całkowitym zamknięciu zaworu, wyłącznik krańcowy umieszczony na zaworze, przekazuje sygnał do panelu sterowania pompą i ją wyłącza. W przypadku ustania zasilania lub uszkodzenia pompy, zawór natychmiast się zamyka pracując jako zawór zwrotny.
PANEL KONTROLNY
Zawór przeciwuderzeniowy PC300
Zawór przeciwuderzeniowy PC 300 jest sterowany przez przepływające medium za pomocą zaworu pilotowego. Zawór jest zamontowany na odejściu od rurociągu głównego, za zaworami zwrotnymi, po stronie tłocznej pompy. Zawór natychmiast się otwiera gdy ciśnienie w rurociągu spada poniżej ciśnienia statycznego. Dzięki temu wzrost ciśnienia w rurociągu zastaje ograniczony do bezpiecznej wartości. Gdy ciśnienie w sieci osiągnie odpowiednią wartość zawór powoli się zamyka, chroniąc rurociąg główny przed uderzeniem hydraulicznym. Czas zamknięcia zaworu jest indywidualnie ustawiany.
W systemach pompowych najlepsze efekty daje wspólne zastosowanie zaworów PS300 i PC300. W wyniku takiego połączenia zapobiegamy powstawaniu uderzenia hydraulicznego oraz chronimy system, jeżeli takie uderzenie będzie miało miejsce.
Zawór bezpieczeństwa SV300
Szybko działający zawór bezpieczeństwa SV 300 jest sterowany przez przepływające medium za pomocą zawo wzrasta do ustawionej wartości otwarcia, zawór natychmiast maksymalnie się otwiera. Gdy ciśnienie spadnie do ustalonej wartości zawór zamyka się powoli, aby zapobiec powstaniu uderzenia hydraulicznego.
... zobacz całą notatkę
