Wykład - grupy odbiorników elektrycznych

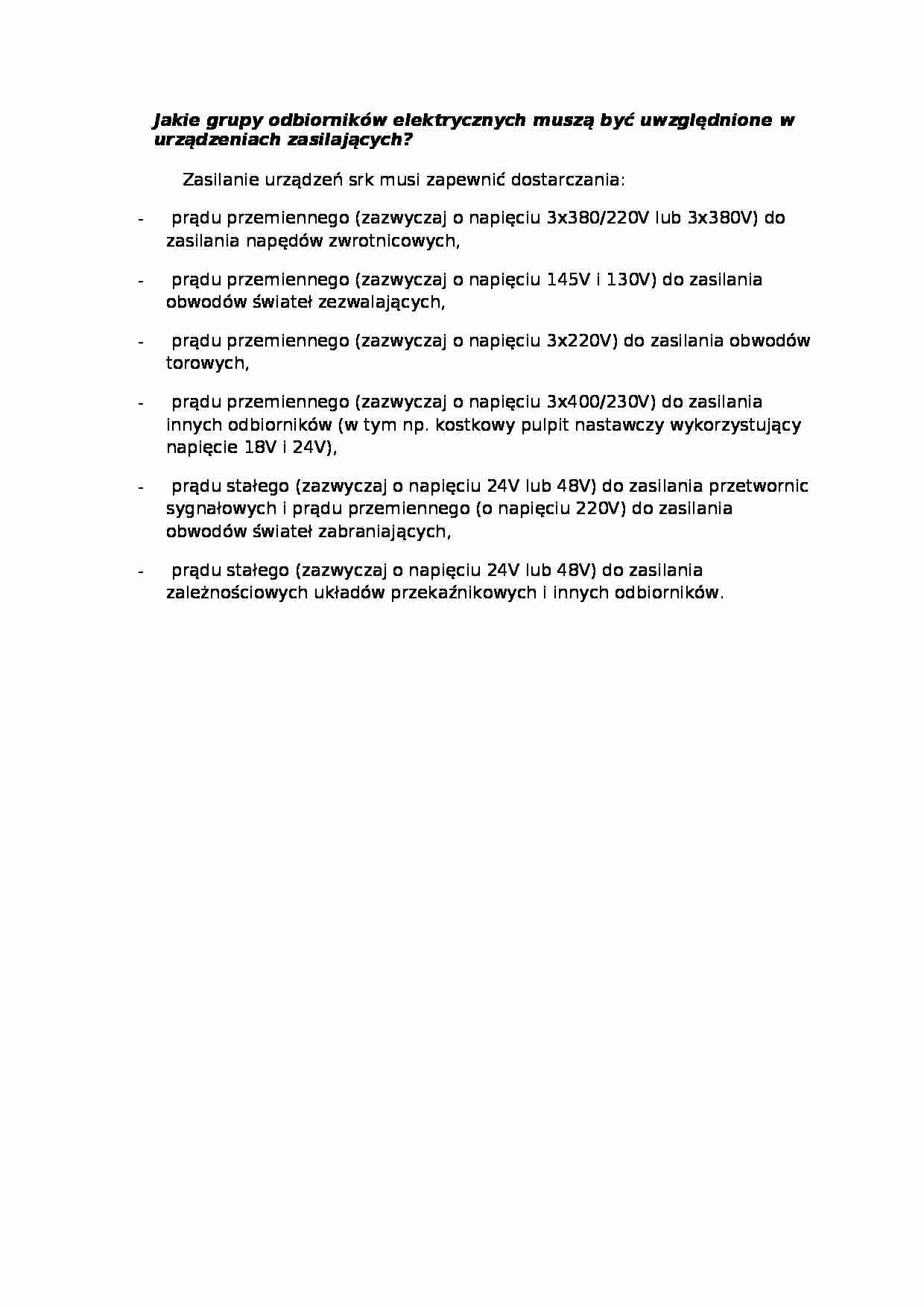

Jakie grupy odbiorników elektrycznych muszą być uwzględnione w urządzeniach zasilających?
Zasilanie urządzeń srk musi zapewnić dostarczania:
prądu przemiennego (zazwyczaj o napięciu 3x380/220V lub 3x380V) do zasilania napędów zwrotnicowych,
prądu przemiennego (zazwyczaj o napięciu 145V i 130V) do zasilania obwodów świateł zezwalających,
prądu przemiennego (zazwyczaj o napięciu 3x220V) do zasilania obwodów torowych,
prądu przemiennego (zazwyczaj o napięciu 3x400/230V) do zasilania innych odbiorników (w tym np. kostkowy pulpit nastawczy wykorzystujący napięcie 18V i 24V),
prądu stałego (zazwyczaj o napięciu 24V lub 48V) do zasilania przetwornic sygnałowych i prądu przemiennego (o napięciu 220V) do zasilania obwodów świateł zabraniających,
prądu stałego (zazwyczaj o napięciu 24V lub 48V) do zasilania zależnościowych układów przekaźnikowych i innych odbiorników.
