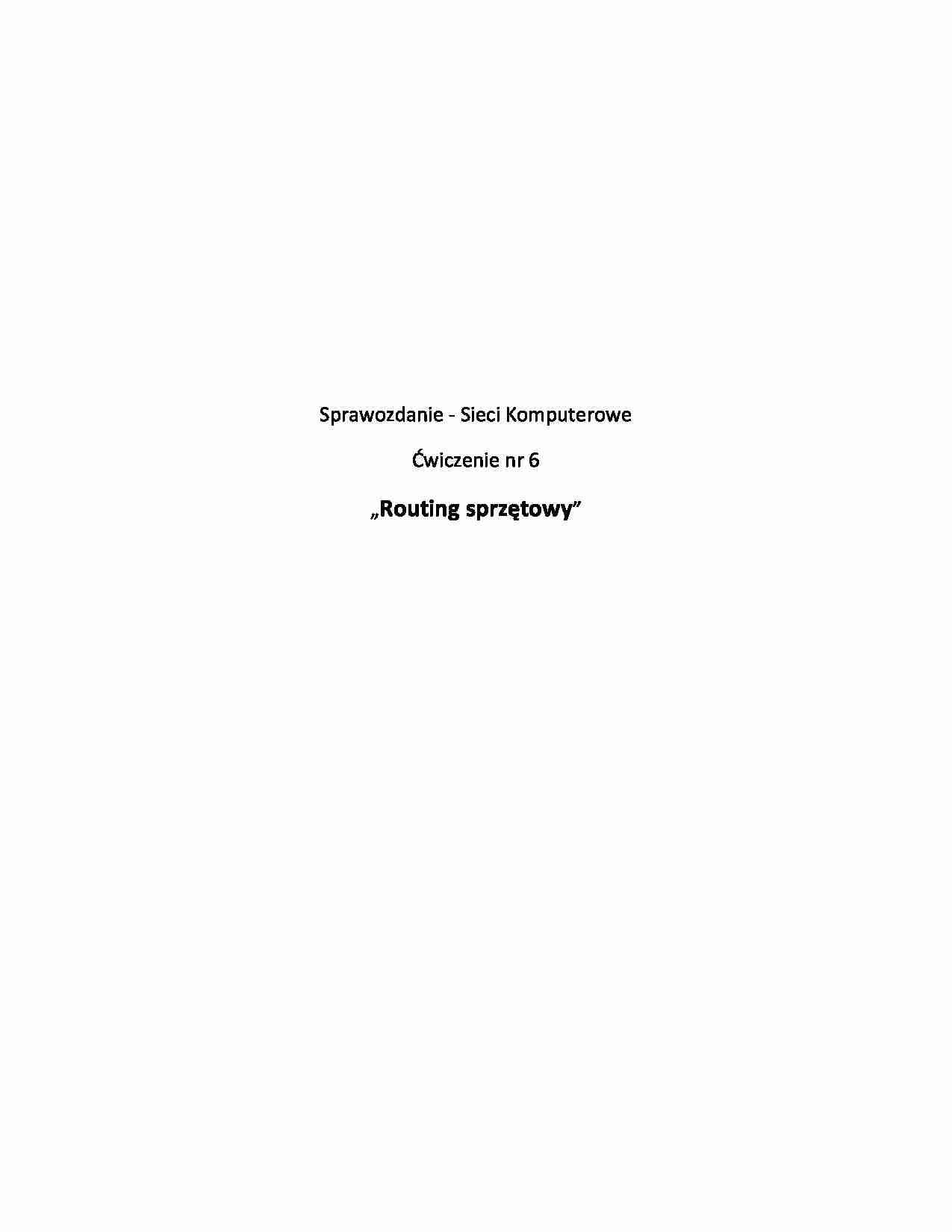

Routing sprzętowy - omówienie - strona 1 Routing sprzętowy - omówienie - strona 2 Routing sprzętowy - omówienie - strona 3

Fragment notatki:

Sprawozdanie - Sieci Komputerowe
Ćwiczenie nr 6
„Routing sprzętowy”
Cel ćwiczenia
Skonfigurowanie routera CISCO zgodnie z parametrami podanymi w instrukcji do laboratorium.
Wstęp teoretyczny
Urządzenia Cisco posiadają przeważnie bardzo podobny interfejs konfiguracyjny CLI, ale ich konfiguracja może się nieznacznie różnić pod względem:
liczby interfejsów o różnych prędkościach i numeracji
udostępnianych przez IOS komend
Bieżącą konfigurację możemy sprawdzić poleceniem:
Router#show running-config
Różnicą w konfiguracji routera w porównaniu do switcha jest możliwość przypisania każdemu interfejsu routera innego adresu IP, podczas gdy switch posiada przeważnie jeden adres.
Interfejsy ethernetowe łączą router z siecią LAN, natomiast interfejsy szeregowe łączą routery miedzy sobą przez sieć WAN.
W laboratorium routery są ze sobą połączone bezpośrednio między sobą kablami DCE (generuje sygnał zegarowy) i DTE (łączy węzły sieci) tworząc razem połączenia typu null modem, więc interfejs szeregowy jednego z routerów przejmuje funkcje modemu.
Maksymalna predkosc polaczenia jest maksymalna predkosc wolniejszego interfejsu, a informacje o tym (i o innych właściwościach interfejsu) można określić wpisując:
Router#show controllers INTERFEJS
Gdzie INTERFEJS to np.:
Ethernet 0-1 Ethernet 0/0 FastEthernet 0/0-1 ... Serial 1/0-3 Serial 0/0-1 ...
Przebieg ćwiczenia
Podstawowa konfiguracja sprzętu
Konfiguracja komputerów
Dla naszego komputera zostały ustawione następujące parametry sieci VLAN 1 karty sieciowej podłączonej ze sprzętem Cisco:
Adres IP dla PC : 172.16.7.72/24, brama: 172.16.7.70
Konfiguracja switcha Cisco
Początkowe porty przełącznika były w tym samym VLANie. Nie musieliśmy ustawiać żadnej konfiguracji ponieważ bieżąca umożliwiała nam wykonanie zadania.
Konfiguracja routera Cisco
Wykonaliśmy:
odczyt bieżącej konfiguracji, sprawdziliśmy wielkosc pamieci ram, nvram, flash oraz rodzaj procesora w routerze
Router#show running-config
skasowaliśmy początkową konfiguracje routera
R4#erase startup-config
zresetowaliśmy go
R4#reload
Następnie wykonaliśmy podstawową konfiguracje routera zgodnie z procedurą zawartą w opisie ćwiczenia:
nazwy
MOTD
hasła dostępu
Wyłączyliśmy zmianę adresów DNS na IP


(…)


FastEthernet0/0 172.16.7.70 YES manual up up
FastEthernet0/1 172.16.107.70 YES manual up up
Serial0/0/0 10.7.8.1 YES manual up up
Serial0/0/1 10.7.6.1 YES manual up up
Podsumowanie i wnioski
Na laboratorium dowiedzieliśmy się, że routing to wyznaczanie trasy i wysyłanie pakietu danych w sieci komputerowej. Poznaliśmy też jak to robić przy wykorzystaniu switchy oraz routerów i jak odpowiednio skonfigurować…
