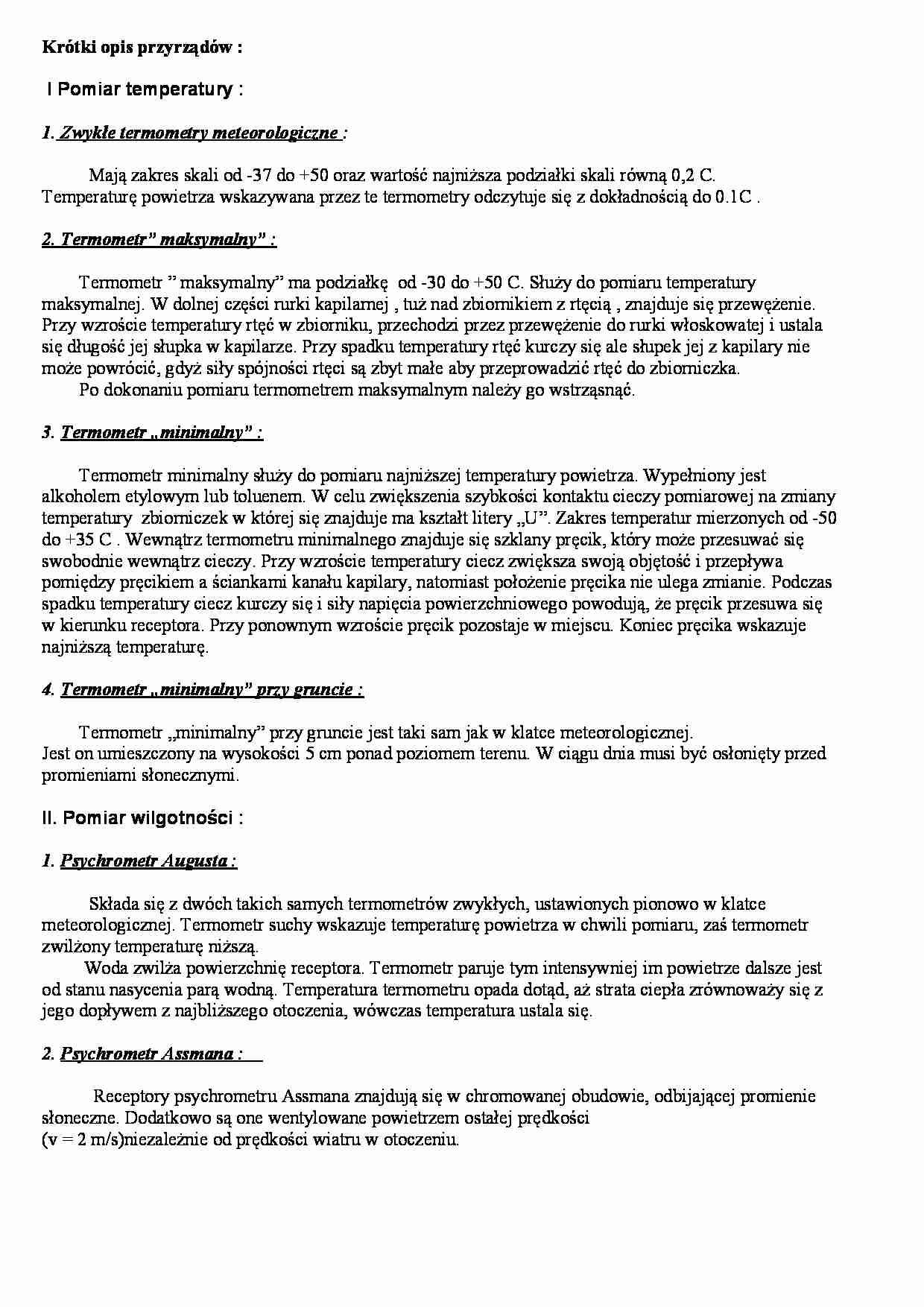

Krótki opis przyrządów : I Pomiar temperatury : 1. Zwykłe termometry meteorologiczne : Mają zakres skali od -37 do +50 oraz wartość najniższa podziałki skali równą 0,2 C. Temperaturę powietrza wskazywana przez te termometry odczytuje się z dokładnością do 0.1C . 2. Termometr” maksymalny” : Termometr ” maksymalny” ma podziałkę od -30 do +50 C. Służy do pomiaru temperatury maksymalnej. W dolnej części rurki kapilarnej , tuż nad zbiornikiem z rtęcią , znajduje się przewężenie. Przy wzroście temperatury rtęć w zbiorniku, przechodzi przez przewężenie do rurki włoskowatej i ustala się długość jej słupka w kapilarze. Przy spadku temperatury rtęć kurczy się ale słupek jej z kapilary nie może powrócić, gdyż siły spójności rtęci są zbyt małe aby przeprowadzić rtęć do zbiorniczka. Po dokonaniu pomiaru termometrem maksymalnym należy go wstrząsnąć. 3. Termometr „minimalny” : Termometr minimalny służy do pomiaru najniższej temperatury powietrza. Wypełniony jest alkoholem etylowym lub toluenem. W celu zwiększenia szybkości kontaktu cieczy pomiarowej na zmiany temperatury zbiorniczek w której się znajduje ma kształt litery „U”. Zakres temperatur mierzonych od -50 do +35 C . Wewnątrz termometru minimalnego znajduje się szklany pręcik, który może przesuwać się swobodnie wewnątrz cieczy. Przy wzroście temperatury ciecz zwiększa swoją objętość i przepływa pomiędzy pręcikiem a ściankami kanału kapilary, natomiast położenie pręcika nie ulega zmianie. Podczas spadku temperatury ciecz kurczy się i siły napięcia powierzchniowego powodują, że pręcik przesuwa się w kierunku receptora. Przy ponownym wzroście pręcik pozostaje w miejscu. Koniec pręcika wskazuje najniższą temperaturę. 4. Termometr „minimalny” przy gruncie : Termometr „minimalny” przy gruncie jest taki sam jak w klatce meteorologicznej. Jest on umieszczony na wysokości 5 cm ponad poziomem terenu. W ciągu dnia musi być osłonięty przed promieniami słonecznymi. II. Pomiar wilgotności : 1. Psychrometr Augusta : Składa się z dwóch takich samych termometrów zwykłych, ustawionych pionowo w klatce meteorologicznej. Termometr suchy wskazuje temperaturę powietrza w chwili pomiaru, zaś termometr zwilżony temperaturę niższą. Woda zwilża powierzchnię receptora. Termometr paruje tym intensywniej im powietrze dalsze jest od stanu nasycenia parą wodną. Temperatura termometru opada dotąd, aż strata ciepła zrównoważy się z jego dopływem z najbliższego otoczenia, wówczas temperatura ustala się.
(…)
… temperatura ustala się.
2. Psychrometr Assmana :
Receptory psychrometru Assmana znajdują się w chromowanej obudowie, odbijającej promienie
słoneczne. Dodatkowo są one wentylowane powietrzem ostałej prędkości
(v = 2 m/s)niezależnie od prędkości wiatru w otoczeniu.
3. Higrograf :
Higrograf służy do ciągłego pomiaru wilgotności względnej powietrza. Elementem pomiarowym
urządzenia jest struna zbudowana z włosów…
… znajdują się w chromowanej obudowie, odbijającej promienie
słoneczne. Dodatkowo są one wentylowane powietrzem ostałej prędkości
(v = 2 m/s)niezależnie od prędkości wiatru w otoczeniu.
3. Higrograf :
Higrograf służy do ciągłego pomiaru wilgotności względnej powietrza. Elementem pomiarowym
urządzenia jest struna zbudowana z włosów ludzkich. W zależności
od wilgotności powietrza ulega ona wydłużeniu…
