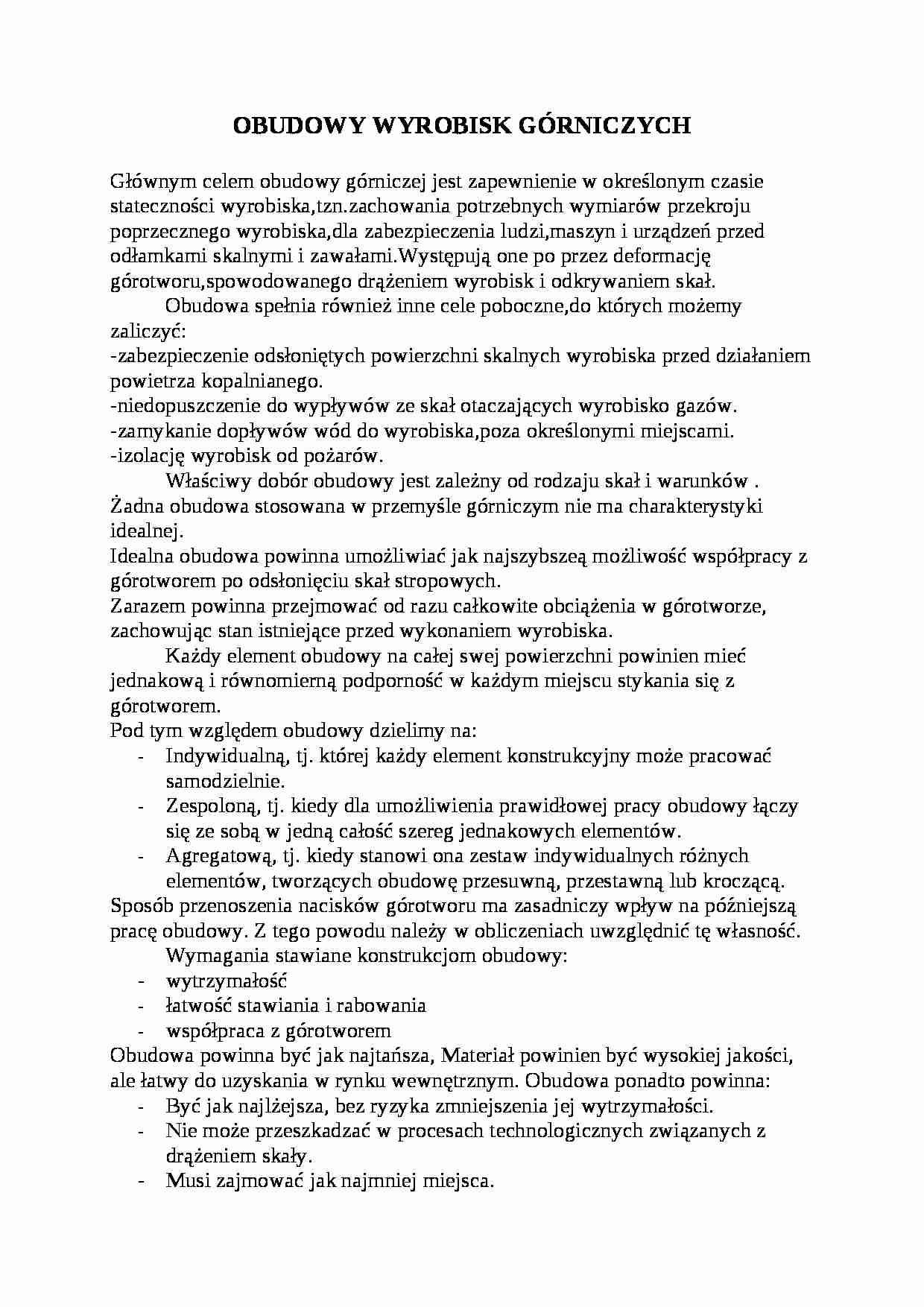

Obudowy wyrobisk górniczych - omówienie - strona 1 Obudowy wyrobisk górniczych - omówienie - strona 2 Obudowy wyrobisk górniczych - omówienie - strona 3

Fragment notatki:

OBUDOWY WYROBISK GÓRNICZYCH
Głównym celem obudowy górniczej jest zapewnienie w określonym czasie stateczności wyrobiska,tzn.zachowania potrzebnych wymiarów przekroju poprzecznego wyrobiska,dla zabezpieczenia ludzi,maszyn i urządzeń przed odłamkami skalnymi i zawałami.Występują one po przez deformację górotworu,spowodowanego drążeniem wyrobisk i odkrywaniem skał.
Obudowa spełnia również inne cele poboczne,do których możemy zaliczyć:
-zabezpieczenie odsłoniętych powierzchni skalnych wyrobiska przed działaniem powietrza kopalnianego.
-niedopuszczenie do wypływów ze skał otaczających wyrobisko gazów.
-zamykanie dopływów wód do wyrobiska,poza określonymi miejscami.
-izolację wyrobisk od pożarów.
Właściwy dobór obudowy jest zależny od rodzaju skał i warunków .
Żadna obudowa stosowana w przemyśle górniczym nie ma charakterystyki idealnej.
Idealna obudowa powinna umożliwiać jak najszybszeą możliwość współpracy z górotworem po odsłonięciu skał stropowych.
Zarazem powinna przejmować od razu całkowite obciążenia w górotworze, zachowując stan istniejące przed wykonaniem wyrobiska.
Każdy element obudowy na całej swej powierzchni powinien mieć jednakową i równomierną podporność w każdym miejscu stykania się z górotworem.
Pod tym względem obudowy dzielimy na:
Indywidualną, tj. której każdy element konstrukcyjny może pracować samodzielnie.
Zespoloną, tj. kiedy dla umożliwienia prawidłowej pracy obudowy łączy się ze sobą w jedną całość szereg jednakowych elementów.
Agregatową, tj. kiedy stanowi ona zestaw indywidualnych różnych elementów, tworzących obudowę przesuwną, przestawną lub kroczącą.
Sposób przenoszenia nacisków górotworu ma zasadniczy wpływ na późniejszą pracę obudowy. Z tego powodu należy w obliczeniach uwzględnić tę własność.
Wymagania stawiane konstrukcjom obudowy:
wytrzymałość
łatwość stawiania i rabowania
współpraca z górotworem
Obudowa powinna być jak najtańsza, Materiał powinien być wysokiej jakości, ale łatwy do uzyskania w rynku wewnętrznym. Obudowa ponadto powinna:
Być jak najlżejsza, bez ryzyka zmniejszenia jej wytrzymałości.
Nie może przeszkadzać w procesach technologicznych związanych z drążeniem skały.
Musi zajmować jak najmniej miejsca.
Najczęściej spotykane obudowy:
Obudowa metalowa odrzwiowa-podatna:
Jest to obudowa górnica złożona z zestawów lub elementów, które pod wpływem nacisków górotworu zsuwają się do obliczonej i założonej konstrukcyjnie długości. Obudowa ta pozwala na utrzymanie żądanego kształtu wyrobiska, przy niewielkiej zmianie powierzchni przekroju wyrobiska. Przydatność tego rodzaju obudowy uzyskuje się przez zastosowanie przegubów.


(…)

… za pomocą kotwi wkładanych w otwory wiertnicze wykonane w stropie i ociosie. Kotwie te są rozparte w otworze wiertniczym wykonanym w górotworze, a druga końcówka służy do podtrzymywania zewnętrznej warstwy skalnej.
Na zakres stosowania obudowy kotwiowej mają wpływ następujące czynniki:
rodzaj skal
wielkość i kształt oraz lokalizacja wyrobiska
nachylenie warstw
przeznaczenie wyrobiska, czyli czas jego trwania
Obudowa zmechanizowana wyrobisk korytarzowych:
Jest rodzaj obudowy ,używany głównie ze względu na używanie do urabiania calizny kombajnów. Jest to rodzaj obudowy używany jako tymczasowy i w niedalekiej od niej odległości używa się obudów stałych. Jest to obudowa hydrauliczna, która jest przemieszczana wraz z przemieszczającym się przodkiem. W innym przypadku używanie obudowy tradycyjnej byłoby…
….) i w wyrobiskach znajdujących się w obrębie wyrobisk wybierkowych, nowo drążonych lub w trakcie przebudowy. Składa się z:
luków ociosowych, luku stropnicowego, dwóch strzemion łączących luki.
Obudowa ostrołukowa:
Ten rodzaj obudowy został wprowadzony głównie ze względu na wprowadzenie w kopalniach ciężkich lokomotyw i wozów o bardzo dużej pojemności tj. nawet do 10 ton. Oraz ze względu na dużą gazowość…
