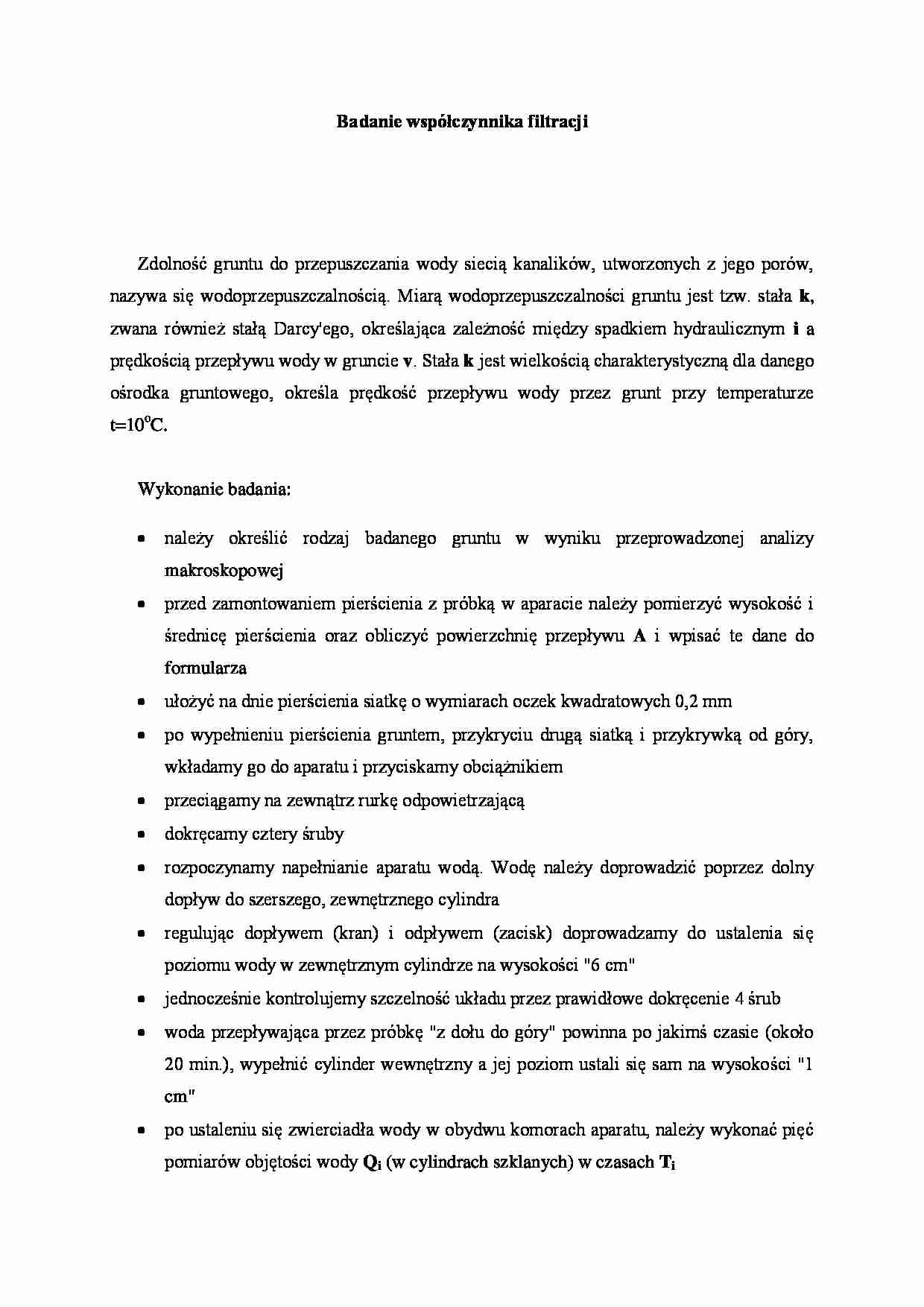

Badanie współczynnika filtracji - omówienie  - strona 1 Badanie współczynnika filtracji - omówienie  - strona 2

Fragment notatki:

Badanie współczynnika filtracji
Zdolność gruntu do przepuszczania wody siecią kanalików, utworzonych z jego porów, nazywa się wodoprzepuszczalnością. Miarą wodoprzepuszczalności gruntu jest tzw. stała k, zwana również stałą Darcy'ego, określająca zależność między spadkiem hydraulicznym i a prędkością przepływu wody w gruncie v. Stała k jest wielkością charakterystyczną dla danego ośrodka gruntowego, określa prędkość przepływu wody przez grunt przy temperaturze t=10oC. Wykonanie badania:
należy określić rodzaj badanego gruntu w wyniku przeprowadzonej analizy makroskopowej
przed zamontowaniem pierścienia z próbką w aparacie należy pomierzyć wysokość i średnicę pierścienia oraz obliczyć powierzchnię przepływu A i wpisać te dane do formularza
ułożyć na dnie pierścienia siatkę o wymiarach oczek kwadratowych 0,2 mm
po wypełnieniu pierścienia gruntem, przykryciu drugą siatką i przykrywką od góry, wkładamy go do aparatu i przyciskamy obciążnikiem
przeciągamy na zewnątrz rurkę odpowietrzającą
dokręcamy cztery śruby
rozpoczynamy napełnianie aparatu wodą. Wodę należy doprowadzić poprzez dolny dopływ do szerszego, zewnętrznego cylindra
regulując dopływem (kran) i odpływem (zacisk) doprowadzamy do ustalenia się poziomu wody w zewnętrznym cylindrze na wysokości "6 cm"
jednocześnie kontrolujemy szczelność układu przez prawidłowe dokręcenie 4 śrub
woda przepływająca przez próbkę "z dołu do góry" powinna po jakimś czasie (około 20 min.), wypełnić cylinder wewnętrzny a jej poziom ustali się sam na wysokości "1 cm"
po ustaleniu się zwierciadła wody w obydwu komorach aparatu, należy wykonać pięć pomiarów objętości wody Qi (w cylindrach szklanych) w czasach Ti
jednocześnie dokonujemy pomiarów temperatury wody,
następnie należy przeprowadzić to samo badanie przy odwrotnym kierunku przepływu wody tzn. przepływ przez próbkę będzie się teraz odbywał "z góry na dół" . W tym celu regulując dopływem i odpływem ustalamy poziom zwierciadła wody w cylindrze wewnętrznym na wysokości "9 cm". Woda będzie teraz przepływać przez próbkę od góry i przedostanie się przez nią do cylindra zewnętrznego. Po pewnym czasie poziom wody w cylindrze zewnętrznym ustali się sam na wysokości "1 cm"
Wskaźnik wodoprzepuszczalności kt przy temperaturze t [oC] należy obliczyć według wzoru:
Obliczam a ... zobacz całą notatkę
