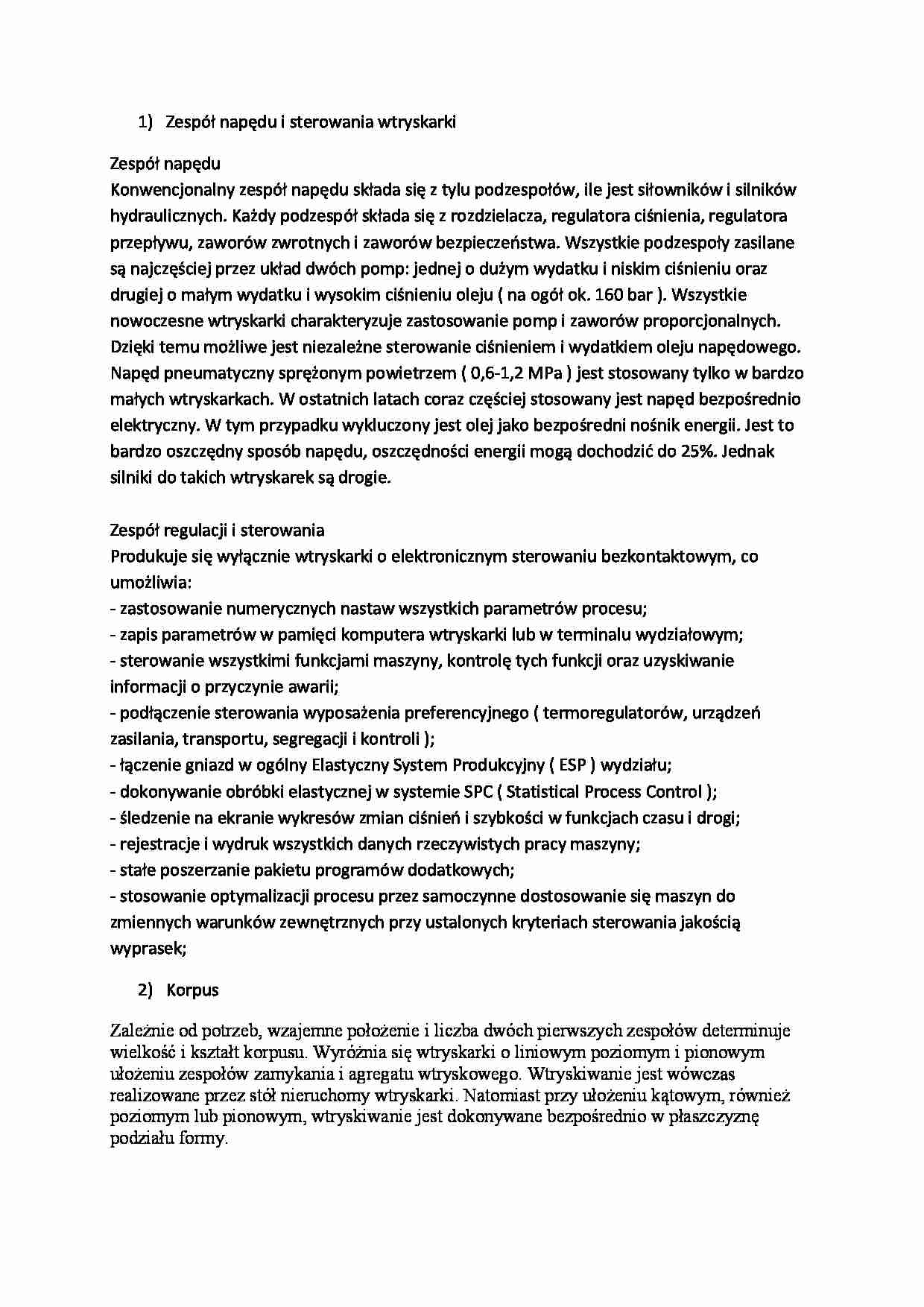

Zespół napędu i sterowania wtryskarki
Zespół napędu Konwencjonalny zespół napędu składa się z tylu podzespołów, ile jest siłowników i silników hydraulicznych. Każdy podzespół składa się z rozdzielacza, regulatora ciśnienia, regulatora przepływu, zaworów zwrotnych i zaworów bezpieczeństwa. Wszystkie podzespoły zasilane są najczęściej przez układ dwóch pomp: jednej o dużym wydatku i niskim ciśnieniu oraz drugiej o małym wydatku i wysokim ciśnieniu oleju ( na ogół ok. 160 bar ). Wszystkie nowoczesne wtryskarki charakteryzuje zastosowanie pomp i zaworów proporcjonalnych. Dzięki temu możliwe jest niezależne sterowanie ciśnieniem i wydatkiem oleju napędowego. Napęd pneumatyczny sprężonym powietrzem ( 0,6-1,2 MPa ) jest stosowany tylko w bardzo małych wtryskarkach. W ostatnich latach coraz częściej stosowany jest napęd bezpośrednio elektryczny. W tym przypadku wykluczony jest olej jako bezpośredni nośnik energii. Jest to bardzo oszczędny sposób napędu, oszczędności energii mogą dochodzić do 25%. Jednak silniki do takich wtryskarek są drogie. Zespół regulacji i sterowania Produkuje się wyłącznie wtryskarki o elektronicznym sterowaniu bezkontaktowym, co umożliwia: - zastosowanie numerycznych nastaw wszystkich parametrów procesu; - zapis parametrów w pamięci komputera wtryskarki lub w terminalu wydziałowym; - sterowanie wszystkimi funkcjami maszyny, kontrolę tych funkcji oraz uzyskiwanie informacji o przyczynie awarii; - podłączenie sterowania wyposażenia preferencyjnego ( termoregulatorów, urządzeń zasilania, transportu, segregacji i kontroli ); - łączenie gniazd w ogólny Elastyczny System Produkcyjny ( ESP ) wydziału; - dokonywanie obróbki elastycznej w systemie SPC ( Statistical Process Control ); - śledzenie na ekranie wykresów zmian ciśnień i szybkości w funkcjach czasu i drogi; - rejestracje i wydruk wszystkich danych rzeczywistych pracy maszyny; - stałe poszerzanie pakietu programów dodatkowych; - stosowanie optymalizacji procesu przez samoczynne dostosowanie się maszyn do zmiennych warunków zewnętrznych przy ustalonych kryteriach sterowania jakością wyprasek;
Korpus
Zależnie od potrzeb, wzajemne położenie i liczba dwóch pierwszych zespołów determinuje wielkość i kształt korpusu. Wyróżnia się wtryskarki o liniowym poziomym i pionowym ułożeniu zespołów zamykania i agregatu wtryskowego. Wtryskiwanie jest wówczas realizowane przez stół nieruchomy wtryskarki. Natomiast przy ułożeniu kątowym, również poziomym lub pionowym, wtryskiwanie jest dokonywane bezpośrednio w płaszczyznę podziału formy. Grupa
Rodzaj wtryskarki
Szkic
Przeznaczenie
Pojedyncze
liniowa
pozioma
standardowe wykorzystanie wtryskarki
