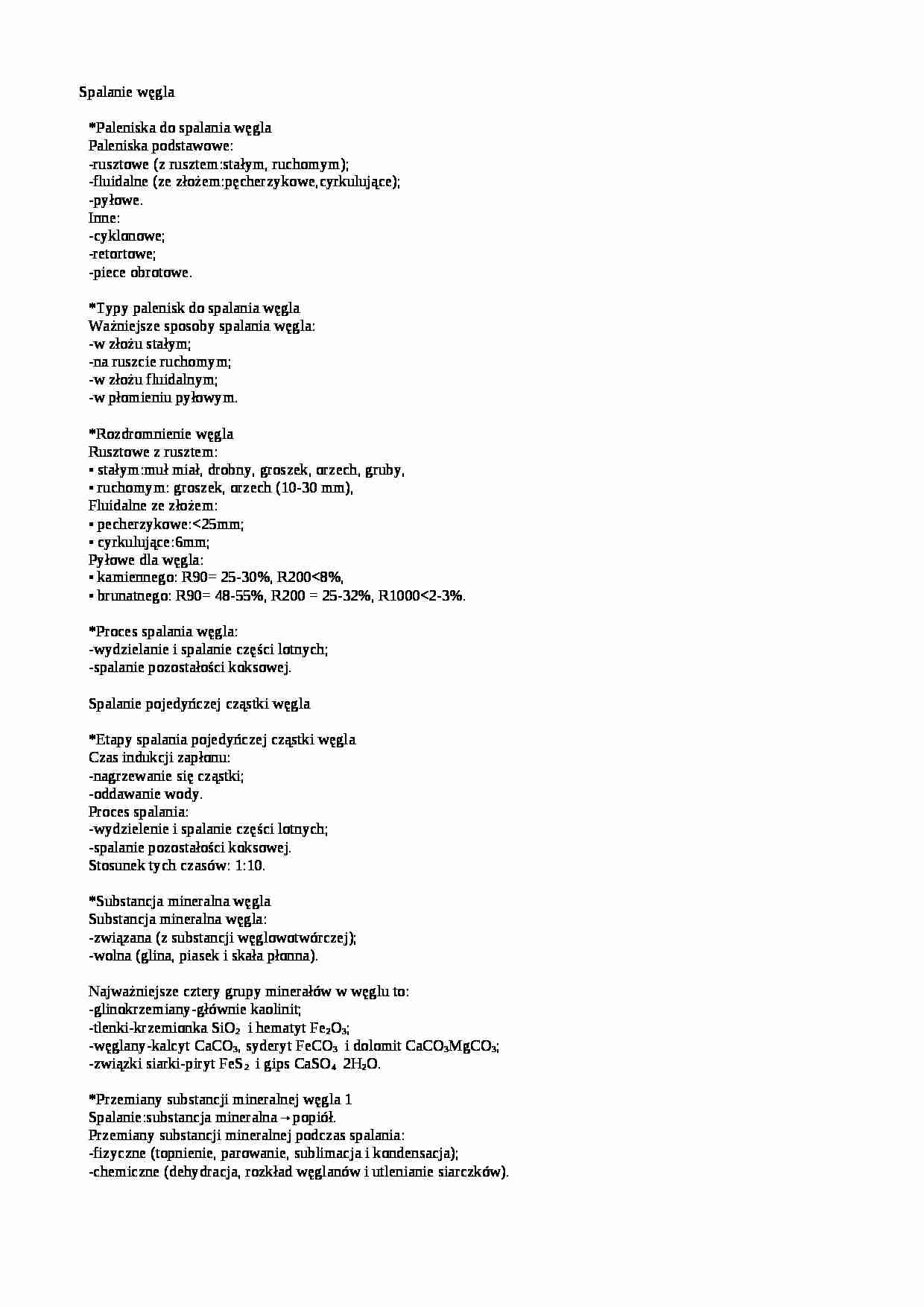

Spalanie węgla
*Paleniska do spalania węgla
Paleniska podstawowe:
-rusztowe (z rusztem:stałym, ruchomym);
-fluidalne (ze złożem:pęcherzykowe,cyrkulujące);
-pyłowe. Inne:
-cyklonowe;
-retortowe;
-piece obrotowe.
*Typy palenisk do spalania węgla
Ważniejsze sposoby spalania węgla:
-w złożu stałym;
-na ruszcie ruchomym;
-w złożu fluidalnym;
-w płomieniu pyłowym.
*Rozdromnienie węgla
Rusztowe z rusztem:
• stałym:muł miał, drobny, groszek, orzech, gruby,
• ruchomym: groszek, orzech (10-30 mm), Fluidalne ze złożem:
• pecherzykowe:
(…)
… powietrza: 26-30 m/s.
*Palniki strumieniowe: na pył węgla brunatnego:
-dysza powietrza chłodzącego ceramikę;
-dysza powietrza górnego;
-dysza pyłowa z powietrzem rdzeniowym;
-dysza powietrza pośredniego;
-dysza pyłowa z powietrzem rdzeniowym;
-dysza powietrza dolnego;
-dysza powietrza chłodzacego ceramikę.
*Palniki strumieniowe: prędkości czynników
Czynnik nośne pyłu węglowego:
-węgiel kamienny-powietrze;
-węgiel brunatny-spaliny.
Prędkość wypływu z dysz(wegiel brunatny):
-mieszanki pyłowej 11-13 m/s;
-powietrza górnego i dolnego 45-55 m/s;
-powietrza pośredniego 45-55 m/s;
-powietrza rdzeniowego i chłodzącego 20-25 m/s.
*Palniki strumieniowe-węgiel brunatny
Współczynnik wentylacji: 1,6 (strumień spalin/strumień pyłu).
Liczba dysz pyłowych w palniku strumieniowym zależnie od wentylacji.
5e. Spalanie…
… produktów utleniania koksu.
*Szybkość spalania pozostałości koksowej
Y 0
W C 1 1
k
Ω=0,375 współczynnik stechiometryczny dla spalania do CO2;
k=k0 exp[-E/(RT)]-szybkośc reakcji;
αD=(D/d)Sh-współczynnik przekazywania masy (Sh=CRenPrk). Obszar kinetyczny:
1 1
E k ≫
W C Y O k0 exp RT
Obszar dyfuzyjny:
1 1
k ≪
W C Y O D
*Reżimy spalania cząstki pozostałości koksowej:
-kinetyczny…
… w węglu to:
-glinokrzemiany-głównie kaolinit;
-tlenki-krzemionka SiO2 i hematyt Fe2O3;
-węglany-kalcyt CaCO3, syderyt FeCO3 i dolomit CaCO3MgCO3;
-związki siarki-piryt FeS2 i gips CaSO4 2H2O.
*Przemiany substancji mineralnej węgla 1
Spalanie:substancja mineralna→popiół.
Przemiany substancji mineralnej podczas spalania:
-fizyczne (topnienie, parowanie, sublimacja i kondensacja);
-chemiczne (dehydracja…
... zobacz całą notatkę
