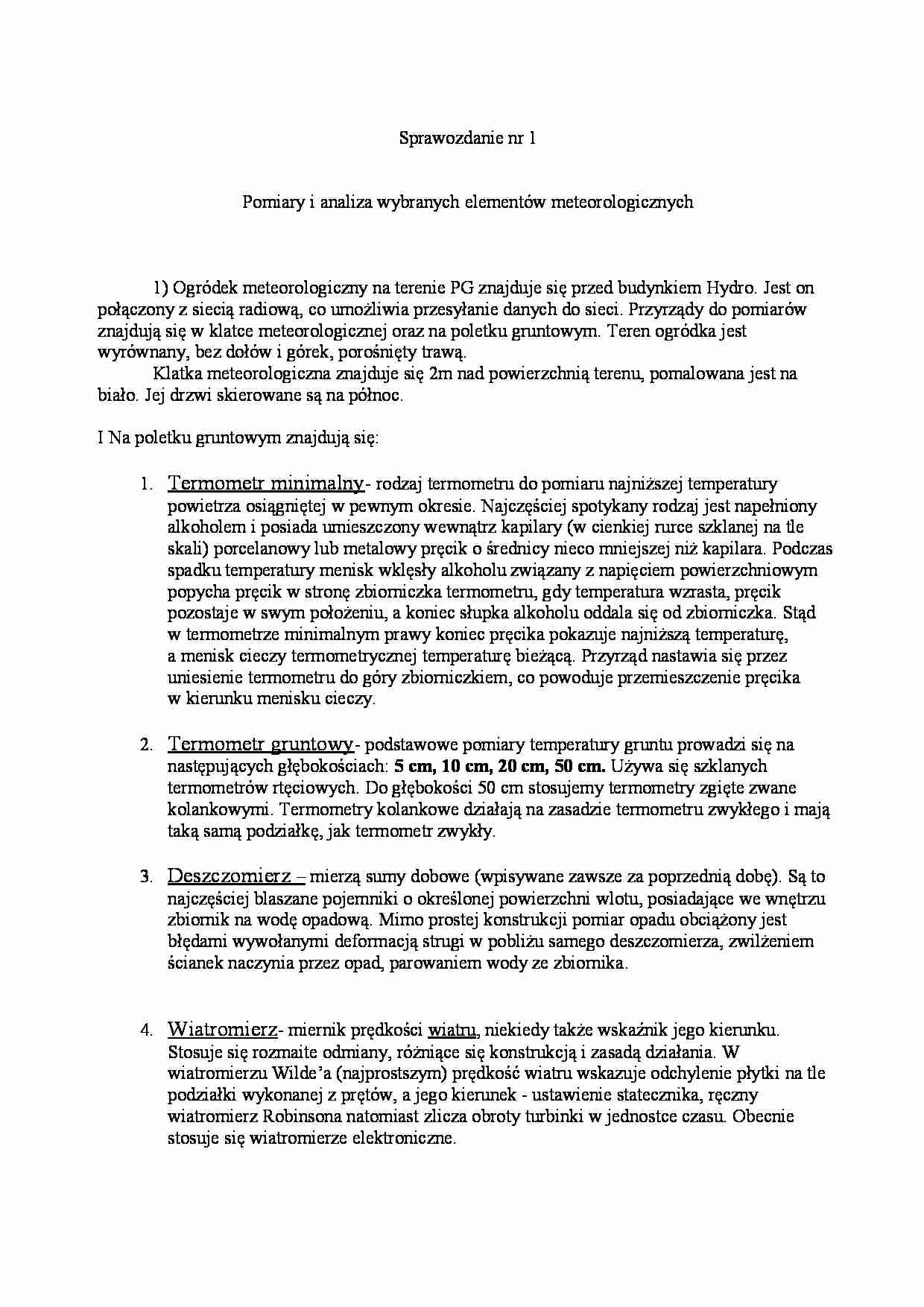

Sprawozdanie nr 1 Pomiary i analiza wybranych elementów meteorologicznych 1) Ogródek meteorologiczny na terenie PG znajduje się przed budynkiem Hydro. Jest on połączony z siecią radiową, co umożliwia przesyłanie danych do sieci. Przyrządy do pomiarów znajdują się w klatce meteorologicznej oraz na poletku gruntowym. Teren ogródka jest wyrównany, bez dołów i górek, porośnięty trawą. Klatka meteorologiczna znajduje się 2m nad powierzchnią terenu, pomalowana jest na biało. Jej drzwi skierowane są na północ. I Na poletku gruntowym znajdują się: 1. Termometr minimalny - rodzaj termometru do pomiaru najniższej temperatury powietrza osiągniętej w pewnym okresie. Najczęściej spotykany rodzaj jest napełniony alkoholem i posiada umieszczony wewnątrz kapilary (w cienkiej rurce szklanej na tle skali) porcelanowy lub metalowy pręcik o średnicy nieco mniejszej niż kapilara. Podczas spadku temperatury menisk wklęsły alkoholu związany z napięciem powierzchniowym popycha pręcik w stronę zbiorniczka termometru, gdy temperatura wzrasta, pręcik pozostaje w swym położeniu, a koniec słupka alkoholu oddala się od zbiorniczka. Stąd w termometrze minimalnym prawy koniec pręcika pokazuje najniższą temperaturę, a menisk cieczy termometrycznej temperaturę bieżącą. Przyrząd nastawia się przez uniesienie termometru do góry zbiorniczkiem, co powoduje przemieszczenie pręcika w kierunku menisku cieczy. 2. Termometr gruntowy - podstawowe pomiary temperatury gruntu prowadzi się na następujących głębokościach: 5 cm, 10 cm, 20 cm, 50 cm. Używa się szklanych termometrów rtęciowych. Do głębokości 50 cm stosujemy termometry zgięte zwane kolankowymi. Termometry kolankowe działają na zasadzie termometru zwykłego i mają taką samą podziałkę, jak termometr zwykły. 3. Deszczomierz – mierzą sumy dobowe (wpisywane zawsze za poprzednią dobę). Są to najczęściej blaszane pojemniki o określonej powierzchni wlotu, posiadające we wnętrzu zbiornik na wodę opadową. Mimo prostej konstrukcji pomiar opadu obciążony jest błędami wywołanymi deformacją strugi w pobliżu samego deszczomierza, zwilżeniem ścianek naczynia przez opad, parowaniem wody ze zbiornika. 4. Wiatromierz - miernik prędkości wiatru, ni ekiedy także wskaźnik jego kierunku. Stosuje się rozmaite odmiany, różniące się konstrukcją i zasadą działania. W wiatromierzu Wilde’a (najprostszym) prędkość wiatru wskazuje odchylenie płytki na tle podziałki wykonanej z prętów, a jego kierunek - ustawienie statecznika, ręczny wiatromierz Robinsona natomiast zlicza obroty turbinki w jednostce czasu. Obecnie
(…)
…: przyrząd do pomiaru wilgotności powietrza, złożony z zestawu
dwóch jednakowych termometrów, umieszczonych pionowo obok siebie w klatce
meteorologicznej.
a) termometr suchy- wskazuje bieżącą temperaturę powietrza,
b) termometr zwilżony- zaopatrzony jest w batyst, czyli łatwo nasiąkliwy materiał
spowijający zbiorniczek termometru. Przed pomiarem batyst zwilżany jest wodą.
Występujące parowanie powoduje utratę ciepła przez zbiorniczek termometru zwilżonego
i dlatego temperatura wskazywana przez ten termometr jest zazwyczaj niższa od
temperatury termometru suchego. Różnica ta jest tym większa, im niższa jest wilgotność
powietrza. Jedynie w przypadku, gdy powietrze jest nasycone parą wodną (wilgotność
względna = 100%), parowanie nie występuje i obydwa termometry wskazują jednakową
temperaturę.
8…
…. Termograf- służy do ciągłej rejestracji temperatury powietrza. Zaopatrzony jest w
urządzenie zegarowe poruszające bęben, na którym piórko kreśli przebieg temperatury.
Zapis temperatury (wykres) na wyskalowanym pasku papieru to termogram.
4) Porównanie danych z automatycznych stacji meteorologicznych
(PG oraz Jelitkowo)
PG
Jelitkowo
Min.
Temperatura
-6,8 °C
Max.
1°C
-6,8°C
0,8°C
Wilgotność
względna
67%
80…
